一、產品特點
斷面采用非等厚結構，分強力區和防水區，使各部分受力均勻，合理。伸縮孔久壁為平面，施工時板模夾制接觸面大，不易脫位;鋼板增設安裝孔與鋼筋相連接，固定牢靠不易位移。鍍鋅鋼板與混凝土的良好粘接，使防水性能更佳。

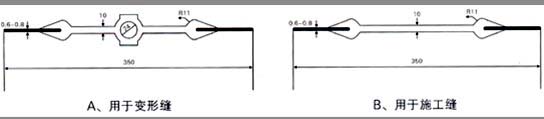

二、規格系列
三、代號表示方法及適用范圍
止水帶膠膠種：（NR)表示天然膠;（CR)表示氯丁膠;（NBR)表示丁腈膠�！ � 產品代號：QJ表示我公司生產的。 HJGB型（NR） 表示采用我公司生產的橡膠止水帶，寬度為350毫米，材料為天然橡膠。適用于淡水防滲工程，適用溫度-40～60℃�！ � HJGB型（CR） 表示采用我公司生產的橡膠止水帶，寬度為350毫米，材料為氯丁橡膠。適用于含酸堿等污水防滲工程，適用溫度－35～60℃。 HJGB型（NBR） 表示采用我公司生產的橡膠止水帶，寬度為350毫米，材料為丁腈膠。適用于含石油基油類的污水防滲工程，適用溫度-35～60℃。
規格型號
|
尺寸
規格代號 |
寬度 |
厚度 |
|
L1 |
L1 |
δ1 |
δ2 |
|
RDG—B1 |
146 |
146 |
6 |
0.6 |
|
RDG—B2 |
196 |
196 |
8 |
0.8 |
|
RDG—B3 |
246 |
246 |
10 |
0.8 |
|
RDG—B4 |
296 |
296 |
10 |
1.0 |
|
RDG—B5 |
346 |
346 |
12 |
1.0 |
止水帶的物理性能
|
序 號 |
項 目 |
指 標 |
項 目 |
|
B |
S |
|
1 |
硬度（邵爾A），度 |
60±5 |
60±5 |
|
2 |
拉伸強度，Mpa ≥ |
15 |
12 |
|
3 |
扯斷抻長率，% ≥ |
380 |
380 |
|
4 |
壓縮永久變形 |
70℃×24h，% ≤ |
35 |
35 |
|
23℃×168h，% ≤ |
20 |
20 |
|
5 |
撕裂強度2]，KN/m ≥ |
30 |
25 |
|
6 |
脆性溫度，℃ ≤ |
-45 |
-40 |
|
7 |
扯斷伸長率，% ≥ |
硬度變化(邵爾A），度 ≤ |
+8 |
+8 |
|
拉伸強度，MPa ≥ |
12 |
10 |
|
扯斷伸長率，% ≥ |
300 |
300 |
|
100℃×168h |
硬度變化（邵爾A），度 ≤ |
-- |
-- |
|
拉伸強度，MPa ≥ |
|
扯斷伸長率，% ≥ |
|
8 |
臭氧老化50pphm:20%,48h |
2級 |
2級 |
|
9 |
橡膠與金屬粘合 |
|
|
|
注：1、橡膠與金屬粘合項僅適用于具有鋼邊的止水帶
2、若有其他特殊需要時，可由供需雙方協議適當增加檢驗項目，如根據用戶需求酌情考核霉菌試驗，但其防霉性能應等于或高于2級。 |
注：止水帶接頭部位的位伸強度指標不得低于表2標準性能的80%（現場施工接頭除外）
鋼邊橡膠止水帶的施工安裝步驟
1、先將鋼邊橡膠止水帶按設計要求，放在規定的部位。
2、利用鋼邊橡膠止水帶二邊的安裝孔，用鐵絲將鋼邊橡膠止水帶與鋼筋網捆扎定位。鋼邊橡膠止水帶定位時應二邊鋼帶外側高于中間橡膠止水帶形成U字型安裝。
3、模板應嚴格按施工操作規程要求進行施工，安裝在鋼邊止水帶的中間橡膠0型環上下二面間的平面上，模板要牢固，謹防混凝土澆灌振搗時模板移位。
4、安裝好的鋼邊橡膠止水帶在施工時一定要保護和支撐好未澆搗混凝土部分的橡膠止水帶，在澆搗止水帶附近混凝土時要細微振搗，尤其在水平部分，止水帶下緣的混凝土更要細微，使混凝土中的氣泡從鋼邊橡膠止水帶翼下跑出來，當混凝土搗面超過止水帶平面后，可以剪斷鐵絲，使止水帶呈水平狀態。
5、鋼邊橡膠止水帶二側的鋼帶安裝時，鋼邊橡膠止水帶在轉角處應按R的半徑要求轉彎，并保持鋼帶平整，使鋼帶與混凝土有效的結合，起到良好的止水效果。
6、止水帶在運輸時要妥善保護好，貯藏時應通風，避免油污和陽光直射。
注：定位水平段止水帶兩翼也可以用ф6mm短鋼筋與安裝孔綁牢，施工時用人工將止水帶側翼上翹達到排除汽泡目的。 |
